Thi công máy lạnh giấu trần nối ống gió cho tòa nhà & văn phòng lớn
Máy lạnh giấu trần nối ống gió (Ducted Air Conditioner) là hệ thống điều hòa cục bộ hoặc trung tâm, trong đó dàn lạnh được giấu trong trần và phân phối không khí thông qua hệ thống ống gió và cửa gió.
Giải pháp này đặc biệt phù hợp cho:
- Tòa nhà văn phòng
- Trung tâm thương mại
- Khách sạn, bệnh viện
- Nhà xưởng, showroom, hội nghị
Ưu điểm nổi bật:
- Thẩm mỹ cao, giấu toàn bộ thiết bị
- Phân phối gió đồng đều
- Vận hành êm, tiết kiệm điện
- Linh hoạt thiết kế kiến trúc nội thất
Tuy nhiên, đây là hệ thống yêu cầu thiết kế và thi công HVAC chuyên nghiệp, nếu sai kỹ thuật sẽ gây hao điện, giảm công suất và ảnh hưởng tuổi thọ thiết bị.
Quy trình thi công máy lạnh giấu trần nối ống gió chuẩn kỹ thuật
Khảo sát hiện trạng & tính toán tải lạnh
Bước đầu tiên là khảo sát công trình để xác định:
- Diện tích và công năng từng khu vực
- Hướng nắng, tải nhiệt, mật độ người
- Cao độ trần và kết cấu kiến trúc
Kỹ sư HVAC sẽ tính toán tải lạnh (Heat Load Calculation) để chọn công suất phù hợp, tránh dư tải hoặc thiếu tải.
Đây là bước quyết định hiệu suất hệ thống và chi phí đầu tư.
Thiết kế bản vẽ kỹ thuật (Shop Drawing)
Sau khảo sát, nhà thầu triển khai bản vẽ chi tiết:
- Sơ đồ bố trí dàn lạnh
- Hệ thống ống gió cấp – hồi – gió tươi
- Đường ống đồng, thoát nước ngưng

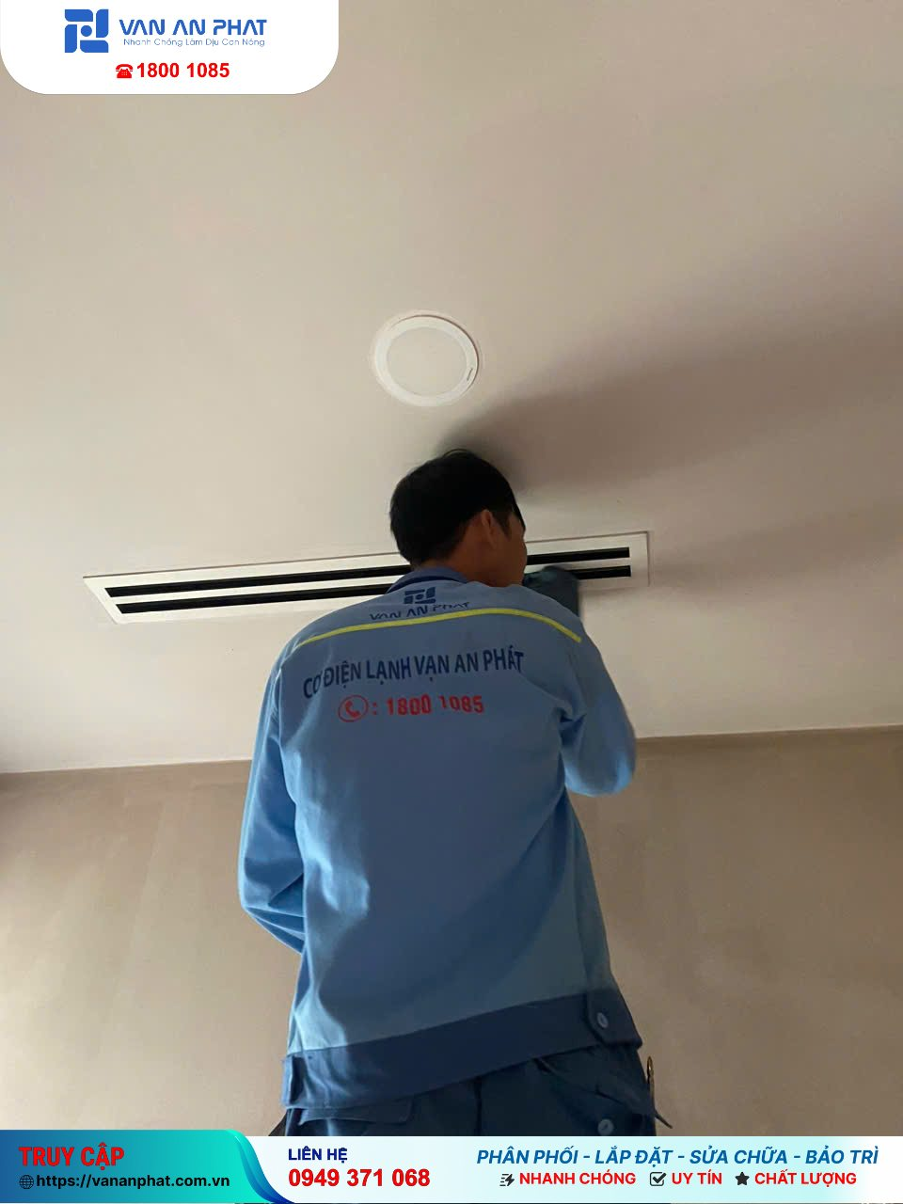

- Vị trí cửa gió, miệng gió
Theo tiêu chuẩn HVAC quốc tế, thiết kế ống gió cần xem xét:
- Lưu lượng gió
- Tổn thất áp suất
- Kiểm soát tiếng ồn
- Rò rỉ không khí
- Cách nhiệt và chống ngưng tụ. Nếu thiết kế sai sẽ gây phân phối gió không đồng đều, tăng chi phí vận hành và giảm tiện nghi.

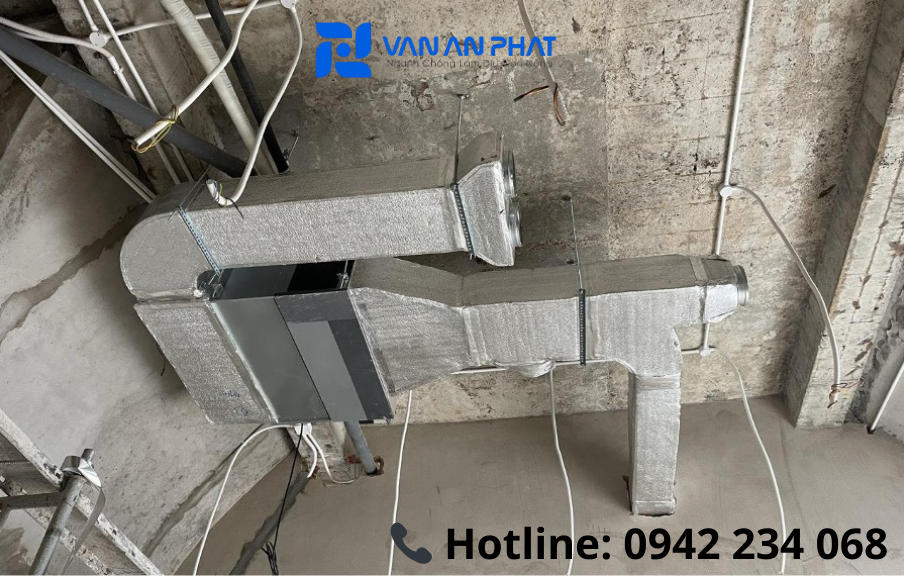

Gia công và lắp đặt hệ thống ống gió
Ống gió được gia công bằng:
- Tôn mạ kẽm
- Inox
- Nhôm
- Ống gió mềm (Flexible Duct)
Tiêu chuẩn quốc tế thường áp dụng:
- SMACNA (HVAC Duct Construction Standards)
- ASHRAE Handbook
Trong thi công, yêu cầu kỹ thuật gồm:
- Hàn kín mối nối, chống rò rỉ khí
- Bọc cách nhiệt chống ngưng tụ
- Treo ống gió đúng khoảng cách tiêu chuẩn
- Bán kính cong tối thiểu khi uốn ống mềm
Tất cả mối nối phải được bịt kín bằng băng keo hoặc mastic để giảm rò rỉ khí và tổn thất năng lượng.

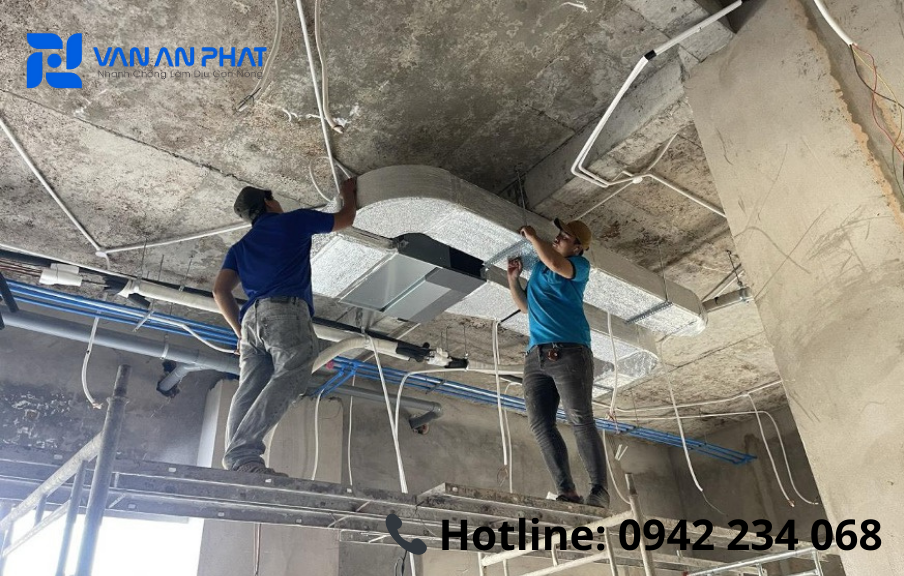

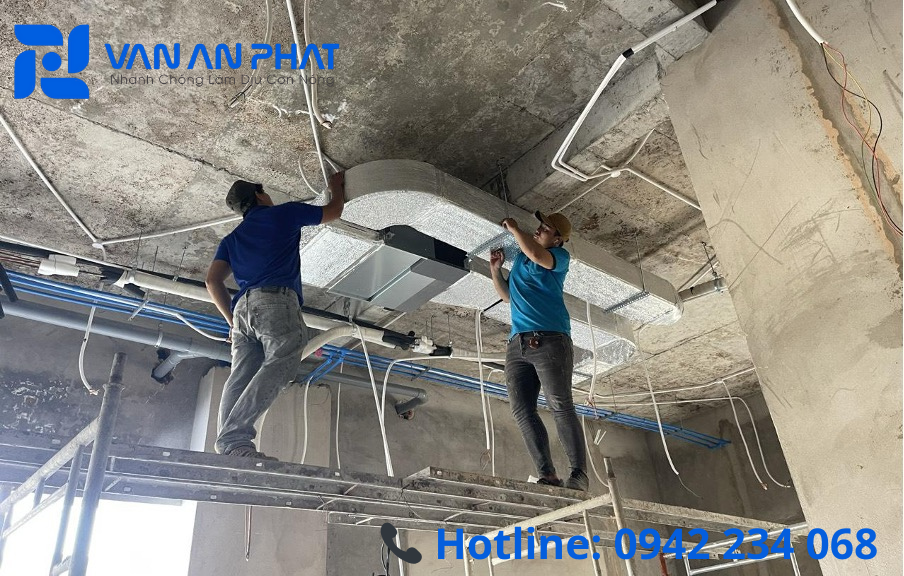

Lắp đặt dàn lạnh giấu trần
Dàn lạnh được treo bằng ty ren và bộ giảm chấn để:
- Giảm rung
- Giảm tiếng ồn
- Bảo vệ trần thạch cao
Lưu ý kỹ thuật:
- Đảm bảo độ cân bằng, không nghiêng
- Khoảng không bảo trì tối thiểu
- Vị trí không ảnh hưởng hệ thống PCCC và M&E khác
Lắp đặt hệ thống ống đồng và cách nhiệt
Ống đồng kết nối dàn nóng – dàn lạnh phải:
- Đúng kích thước theo công suất máy
- Bọc cách nhiệt polyurethane để chống thất thoát nhiệt
- Không vượt chiều dài cho phép (thường 15–30m tùy model)
Nếu vượt giới hạn, máy nén sẽ giảm hiệu suất và nhanh hỏng.
Lắp đặt hệ thống thoát nước ngưng
Hệ thống thoát nước ngưng cần:
- Độ dốc tiêu chuẩn
- Bẫy nước (P-trap)
- Chống tắc nghẽn
Sai kỹ thuật sẽ gây:
- Chảy nước trần
- Nấm mốc trần thạch cao
- Hư hỏng nội thất
Lắp đặt dàn nóng và kết nối điện điều khiển
Dàn nóng thường đặt tại:
- Tầng kỹ thuật
- Mái tòa nhà
- Khu vực thông thoáng
Yêu cầu:
- Đảm bảo thông gió
- Giảm rung và tiếng ồn
- Dây điện đúng tiết diện theo công suất
Chạy thử – cân bằng hệ thống (Testing & Commissioning)
Sau lắp đặt, hệ thống phải được:
- Hút chân không
- Nạp gas chuẩn
- Kiểm tra rò rỉ
- Cân bằng gió (Air Balancing)
- Đo nhiệt độ, độ ẩm, lưu lượng
Đây là bước quan trọng quyết định hiệu suất vận hành thực tế.
Tiêu chuẩn kỹ thuật quan trọng trong thi công máy lạnh giấu trần
Tiêu chuẩn thiết kế HVAC quốc tế
Một số tiêu chuẩn phổ biến:
- ASHRAE (Mỹ)
- SMACNA (ống gió)
- ADC (Flexible Duct)
- UL, ASTM, ISO
Các tiêu chuẩn này quy định:
- Độ kín ống gió
- Cách nhiệt
- Kiểm soát tiếng ồn
- An toàn cháy nổ
- Chất lượng không khí trong nhà (IAQ)
Tiêu chuẩn vật tư và thi công
- Ống gió tôn mạ kẽm ≥ 0.75 mm
- Cách nhiệt PE hoặc glasswool
- Ống đồng LWC đúng tiêu chuẩn hãng
- Ty treo mạ kẽm chống gỉ
- Cửa gió nhôm sơn tĩnh điện
Tiêu chuẩn vận hành và bảo trì
- Lưu lượng gió đúng thiết kế
- Nhiệt độ phòng ổn định 24–26°C
- Độ ồn ≤ 50 dB cho văn phòng
- Dễ dàng bảo trì dàn lạnh và ống gió
Năng lực nhà thầu thi công máy lạnh giấu trần nối ống gió
Để đảm bảo dự án thành công, nhà thầu cần đáp ứng:
Năng lực thiết kế HVAC chuyên nghiệp
- Kỹ sư M&E chuyên ngành
- Phần mềm tính toán (HAP, Trace, Revit MEP)
- Hồ sơ shop drawing chi tiết
Kinh nghiệm thi công công trình lớn
- Tòa nhà văn phòng
- Khách sạn, bệnh viện
- Trung tâm thương mại
- Nhà xưởng công nghiệp
Kinh nghiệm thực tế giúp xử lý xung đột hệ M&E và tiến độ thi công.
Quy trình QA/QC & nghiệm thu
Nhà thầu uy tín phải có:
- Quy trình kiểm soát chất lượng
- Biên bản nghiệm thu từng hạng mục
- Hồ sơ hoàn công
Chính sách bảo hành & bảo trì
- Bảo hành thiết bị 12–24 tháng
- Hợp đồng bảo trì định kỳ
- Hỗ trợ kỹ thuật 24/7
Lợi ích khi thi công máy lạnh giấu trần chuyên nghiệp cho tòa nhà
- Tối ưu chi phí vận hành điện năng
- Tăng giá trị công trình
- Tăng trải nghiệm người dùng
- Hạn chế sự cố kỹ thuật
- Tuân thủ tiêu chuẩn xây dựng & PCCC
Những lỗi thường gặp khi thi công hệ thống máy lạnh giấu trần
- Thiết kế ống gió sai lưu lượng
- Không bọc cách nhiệt đúng tiêu chuẩn
- Lắp dàn lạnh không cân bằng
- Không cân bằng gió sau thi công
- Không dự phòng cửa bảo trì
Những lỗi này có thể làm tăng chi phí điện lên 20–40% và giảm tuổi thọ hệ thống.
Nên chọn đơn vị thi công nào?
Thi công máy lạnh giấu trần nối ống gió cho tòa nhà và văn phòng lớn là hạng mục kỹ thuật phức tạp, đòi hỏi:
- Thiết kế HVAC chuyên sâu
- Vật tư đạt chuẩn
- Quy trình thi công chặt chẽ
- Nhà thầu giàu kinh nghiệm
